Beräknade mått

Inredning bör i regel dimensioneras för de största djuren – åtminstone för de 10 % största. Måtten ligger, med vissa undantag, över måttbestämmelserna djurskyddsföreskrifterna (SJVFS 2010:15) för att ge bätre funktion och ökad djurvälfärd. Undantagen gäller en del mått som är likvärdiga med djurskyddsföreskrifterna, där vissa mått såsom liggbåsbredd anses som optimala. Djurskyddsbestämmelsernas måttbestämmelser är annars minimibestämmelser för att säkerställa en viss nivå på djurskydd.


Tabell 6.1 Helt strödd gruppbox, per djur (rekommenderas enbart till yngre kalvar)

Högsta vikt, kg Boxarea, m2/djur Minsta ätbredd, mm
Kalvgömma 1 - 2*
60 1,8 250
90 2,1 300
* högsta värdet används vid höstkalvning


Tabell 6.2 Gruppbox för dikor med kalv. Box med ströbädd och skrapad gång vid foderbordet.
Högsta vikt, kg Ströad liggarea, m2 Gångbredd, m Ätplatsbredd, m
500 4,5 - 5,0 3,0 0,65
600 4,5 - 5,0 3,2 0,70
700 5,0 - 6,0 3,4 0,75
800 6,0 - 7,0 3,6 0,80


Tabell 6.3 Kalvningsboxar, strödd liggarea exklusive eventuell ätpall eller fodergång
Vikt, kg Ensambox Gruppbox
Area, m2 Kortaste sida minimum, m Area per ko, m2 Kortaste sida minimum, m
≤ 3 kor 4 - 10 kor > 10 kor
600 10,5 3,0 8,0 3,0 5,0 7,0
700 11,5 3,1 8,4 3,1 5,2 7,3
800 12,5 3,2 8,7 3,2 5,4 7,6


Tabell 6.4 Liggbåsmått. Liggbås bör utformas för de största djuren i gruppen – åtminstone de 10 % största. Liggbåsmått (längd) är satt så att djuren kan resa sig med huvudet framåt, utan att behöva vinkla det åt sidan. Principskisser med förklaringar finns i figur nedan
Vikt, kg Längd mot vägg1, m Längd dubbelrad2, m Bredd3, m Bröstplanka4 avst., m Nackbom Frontrör7 höjd, m
Höjd5, m Avst.6, m
200 1,95 1,75 0,90 1,25 0,85-1,00 1,25-1,35 ≥ 0,60
300 2,15 1,95 1,00 1,40 0,95-1,10 1,40-1,50 ≥ 0,65
400 2,35 2,10 1,05 1,50 1,00-1,15 1,50-1,60 ≥ 0,70
500 2,50 2,25 1,10 1,60 1,05-1,20 1,60-1,70 ≥ 0,73
600 2,70 2,45 1,20 1,80 1,10-1,25 1,80-1,90 ≥ 0,76
700 2,80 2,55 1,25 1,85 1,15-1,30 1,85-1,95 ≥ 0,78
800 2,90 2,60 1,30 1,90 1,20-1,35 1,90-2,00 ≥ 0,81
1, 2 se figur nedan t.h.
1 Tät vägg i front eller hindrande frontrör.
2 Delat huvudutrymme, ”nos mot nos”
3 Centrum/centrummått vid ca 50 mm bred inredning (tjocklek båsavskiljare)
4, 5, 6 , 7 se figur nedan t.v.
4, 6 Avstånd från liggbåsets bakkant
5 Höjd över båspallens golv (madrass eller liknande) eller ströbäddens övre nivå
7 Lägsta frontrörs lägsta höjd över liggbåsgolv (dvs. helt fritt utrymme mellan golv/ströbädd, eventuellt bröstplanka, och upp till frontrör

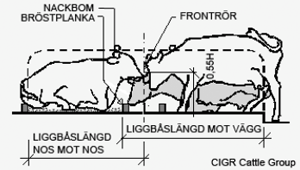

Benämning på liggåsets delar. Huvudutrymme delat eller mot vägg.
Liggbåsdelars benämning 1Mot vägg, "Nos mot vägg" 2Dubbelrad, "Nos mot nos"
Figur 6.1. Principskisser som förklaring till tabell 6.4.


Tabell 6.5. Gångar och passager i liggbåsstall

Ungefärliga gångbredder för gångar och passager. Bredden på gångar, framför allt längs med ett foderbord (E, F), bör man modifiera efter gruppstorleken. Vid större grupper, till exempel flera liggbåsrader per foderbordssida (ena sidan av foderbordet), bör bredden på gångar ökas och vid mindre grupper kan de minskas. Man bör alltid anpassa gångarna till hela planlösningen. Principskisser med förklaringar tillgångar med olika funktioner finns i figur nedan.
A Tvärgång för ett djur i bredd. Envägsgång.
B Tvärgång med vattenkar (på ena sidan) som tillåter möte men som kan blockeras då djur använder karet. Observera
   att gångbredden inkluderar vattenkarets bredd, vilket ofta ligger på ca 40 cm.
C Tvärgång som tillåter möte. Tvåvägsgång.
D Tvärgång med vattenkar (på ena sidan) och som tillåter möte bakom djur som dricker. Observera att gångbredden
   inkluderar vattenkarets bredd, vilket ofta ligger på ca 40 cm.
E Foderbordsgång, gång längs foderbordet, utan ingång till liggbås. (Liggbåsets front mot foderbordsgång
   rekommenderas som hel vägg om liggbåset är tillräckligt långt). Gång E gäller ävenmot avgränsning mot
   djupströbädd.
F Foderbordsgång, gång längs foderbordet, med ingång till liggbås.
G Liggbåsgång, gång med liggbås på ömse sidor.
H Gång mellan liggbåsrad och vägg.
Högsta vikt, kg Tvärgångar Liggbås- och foderbordsgångar
A B2 C D2 E F G H
200   0,601 1,75 1,25 3,00 2,45 2,80 1,80 1,65
300   0,701 1,95 1,45 3,40 2,75 3,15 2,03 1,85
400 0,80 2,15 1,65 3,80 3,10 3,45 2,25 2,00
500 0,90 2,25 1,85 4,10 3,35 3,70 2,43 2,15
600 1,00 2,40 2,00 4,35 3,60 3,90 2,58 2,30
700 1,10 2,50 2,15 4,65 3,80 4,10 2,73 2,45
800 1,15 2,55 2,30 4,85 4,00 4,25 2,85 2,55
1 L 100 föreskriver bredare tvärgångar genom liggbåsrader (mått A) för yngre djur än vad som är angivna bredder i tabellen nedan på
  envägs drivvägar med en djurbredd i hanteringsanläggning.
2 Inklusive vattenkaret

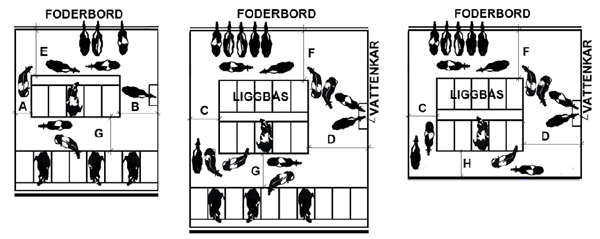

Principskisser för gångar med olika funktioner och använda beteckningar i tabellen nedan.

Figur 6.2 Principskisser för gångar med olika funktioner och använda beteckningar för tabellen ovan för olika gångar i liggbåsstall.


Tabell 6.6 Foderfronter
Högsta vikt, kg Höjdmått enligt figur till höger, m Utformning av foderfront.
  Sockelhöjd, m Höjd övre rör över sockel, m Övre rörets totala höjd, m
200 0,44 0,71 1,15
300 0,48 0,77 1,25
400 0,51 0,82 1,33
500 0,53 0,87 1,40
600 0,56 0,91 1,47
700 0,58 0,93 1,51
800 0,59 0,96 1,55


Tabell 6.7 Vattenkoppar och vattenkar
Högsta vikt, kg Ovankantens höjd över golv, m
Vattenkar* Vattenkopp
200 0,65 0,60
300 0,70 0,65
400 0,75 0,70
500 0,80 0,75
600 0,85 0,75
700 0,90 0,80
800 0,90 0,80
* vattennivån 70 - 80 mm under ovankant på vattenkar


Tabell 6.8 Storlek på behandlingsanläggning utomhus
  Djurvikt, kg
  200 300 400 500 600 700 800
Samlingsfålla, m2/djur 0,95 1,25 1,55 1,80 2,15 2,40 2,65
Förtätningsfålla, m2/djur 0,55 0,75 0,95 1,10 1,30 1,45 1,60
Bredd drivningsgång för ett djur1, m 0,45 0,55 0,60 0,65 0,70 0,80 0,85
Höjd drivningsgångens väggar2, m 1,25 1,35 1,45 1,55 1,60 1,65 1,70
Höjd staket i hanteringsfållor, m 1,35 1,50 1,60 1,65 1,75 1,80 1,85
Bredd lastningsramp2, m 0,50 0,60 0,65 0,70 0,75 0,85 0,90
Stigning på lastramp (max.), m/m 0,25 0,25 0,25 0,25 0,25 0,25 0,25
1 vid V-formad (tvärsnitt) drivningsgångens väggar gäller måttet vid 80 cm höjd över mark
2 minimum
